洒水车-洒水车车辆介绍-百度百科
洒水车-洒水车车辆介绍-百度百科
车辆介绍喷洒车，又称为多功能绿化洒水车。用于城市道路、大型厂区、部队、园林等单位清洁路面、卫生、防尘、浇水、喷洒农药等，以达到美化环境的作用。
同时可以用于临时应急消防洒水,每辆洒水车都配备消防专用接口。

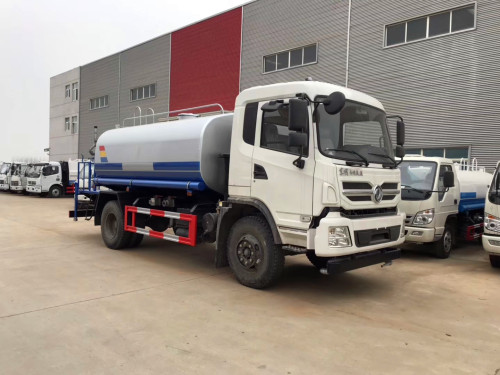

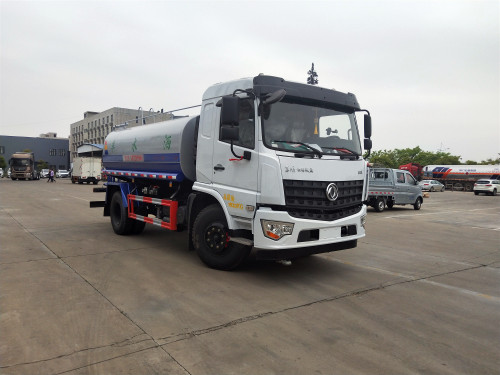

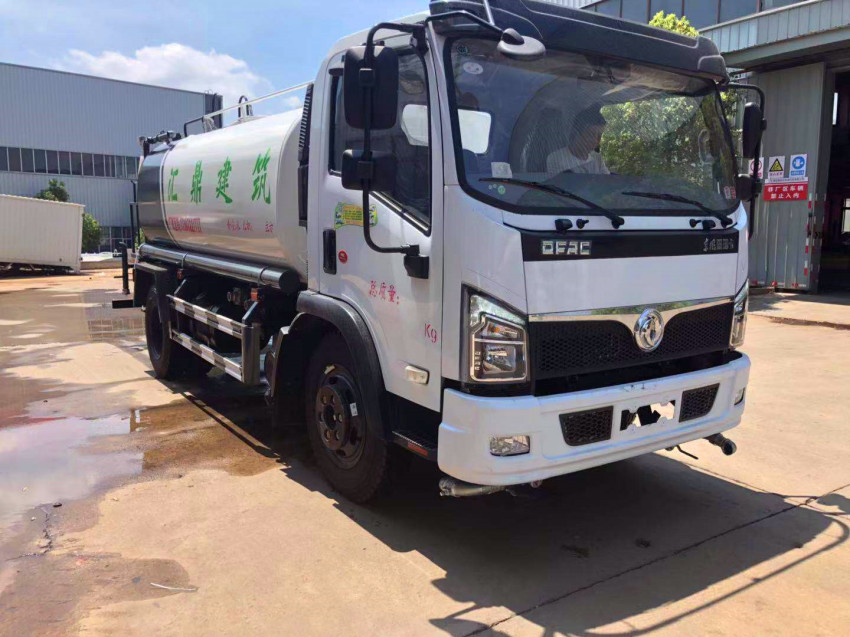

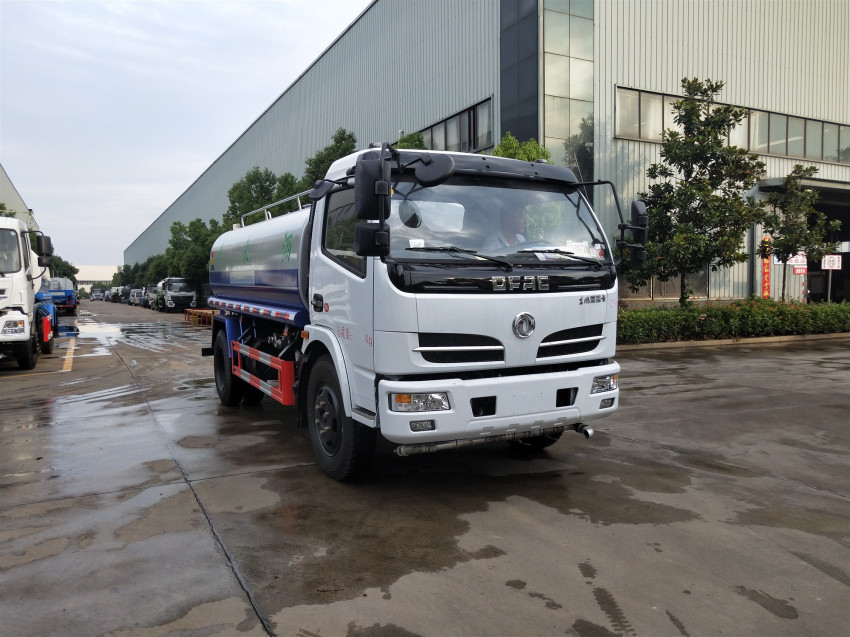

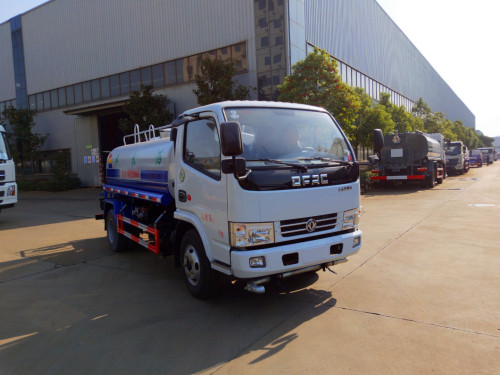

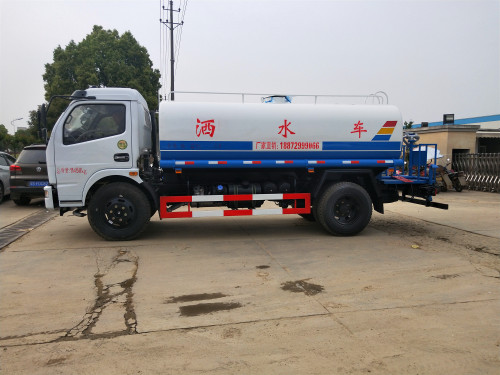

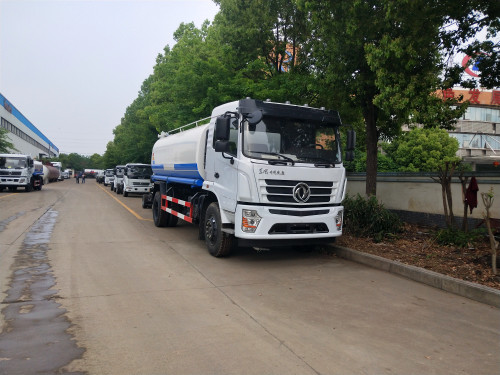

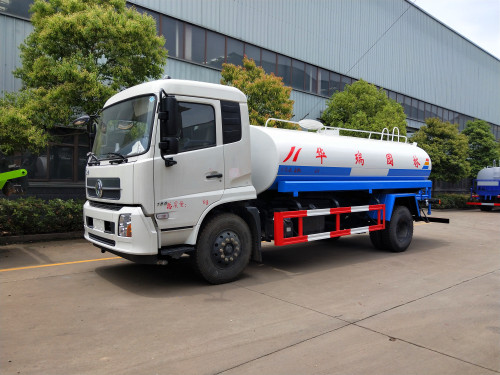

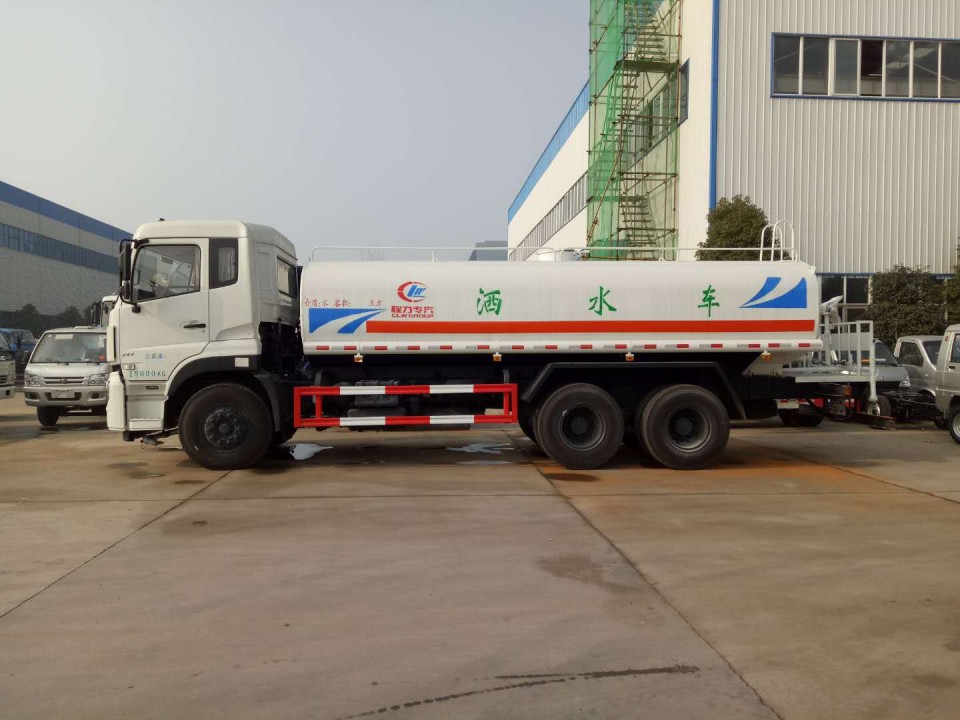

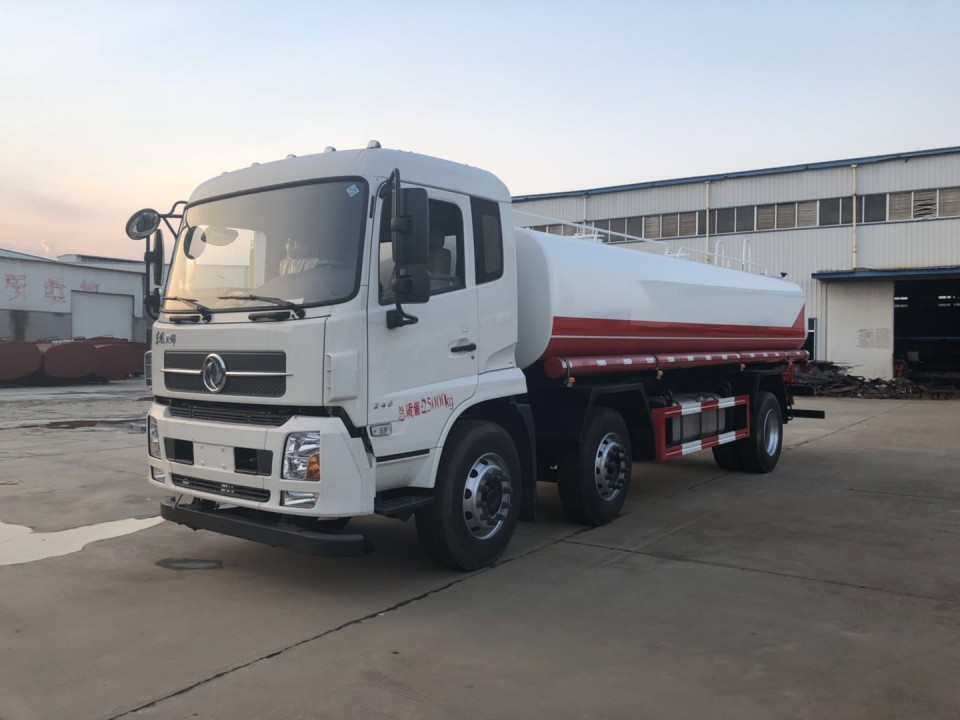

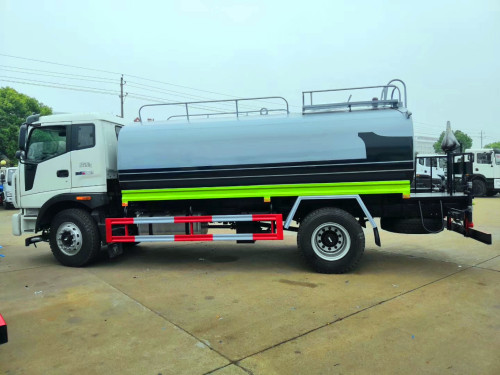

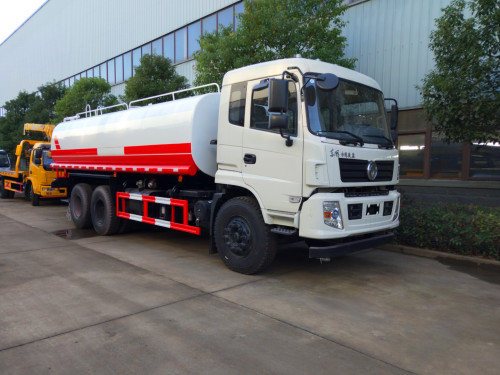

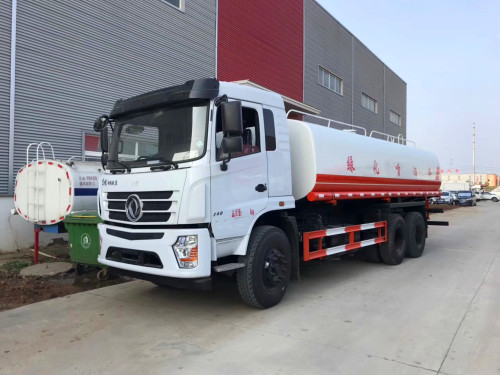

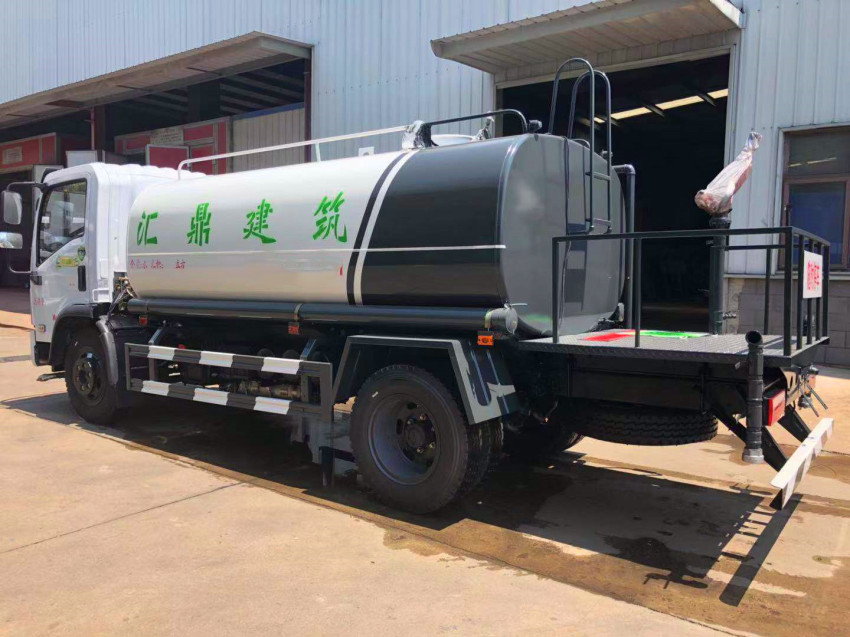

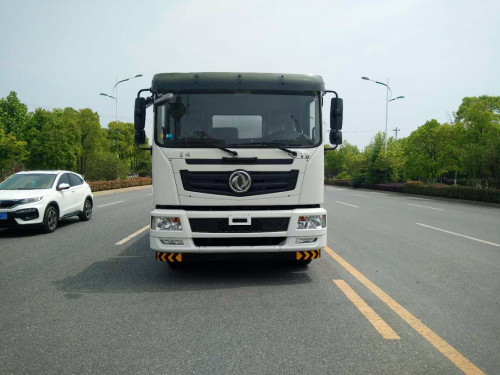

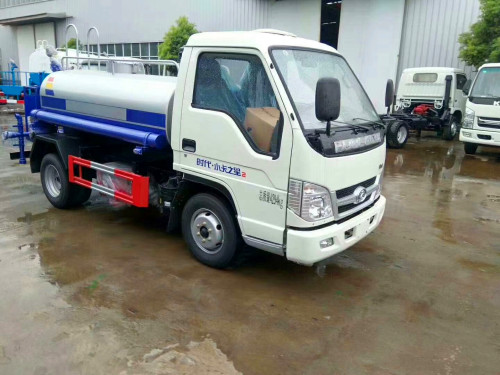

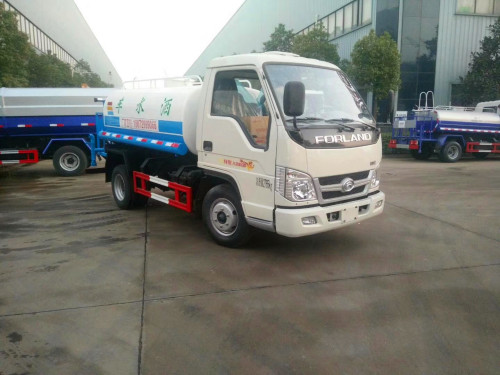

东风洒水车(7张)
由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生主要动力，将罐体内部的液体通过管网喷洒出去。自吸高度：≤7m，洒水宽度：≥20m，最大射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥5m。
前喷后洒，前装有鸭形喷嘴或圆头冲嘴，后面装有圆柱开洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有高压水炮。后部还可装8个喷嘴（选装）喷水器一般用于冲洗街道。
构造说明东风洒水车 [1] 的基本组成：防锈罐体，取力器，传动轴，专用自吸式洒水泵，管网，喷洒出口，工作平台，二类底盘。
洒水车可选装配置：GPS，万向喷头，电磁阀门，气动阀门，可视操作系统，外接动力，药盘
底盘
洒水车平面图
专用车底盘一般采用南骏、东风、解放、福田欧曼等二类底盘。
使用广泛的有“南骏瑞捷洒水车”、“东风小霸王洒水车、
东风多利卡洒水车、东风140洒水车（长头）、东风145洒水车（平头）、
东风153洒水车（平头）、东风天锦洒水车、东风天龙后双桥洒水车、
东风天龙前四后八大型运水车
罐体制作
采用自动流水线罐体生产工艺分为：下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内先进生产工艺。罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。罐体容积为“4立方、5立方、6立方、8立方、10立方、13立方、15立方”等
管道系统
由管道、四位三通球阀、直通球阀、过滤网、出水口（前冲后洒、侧喷；高位侧花洒；后工作平台，带绿化洒水高炮）组成。
操作系统
主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。工作范围：自吸高度：≥7m，洒水宽度：≥14m，最大射程：≥28m；可调节成柱状，射程≥28m；也可调节成雾状，射程≥5m。

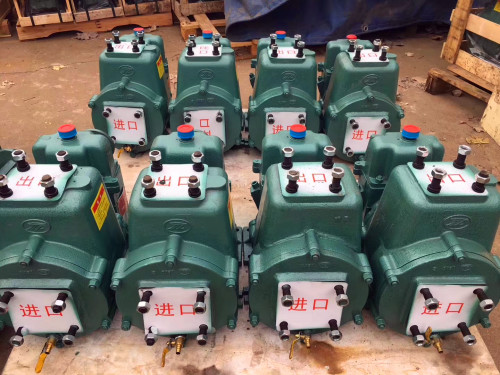

洒水泵
配备洒水车、绿化喷洒车大功率专用洒水泵（威龙泵），带消防接头，带自流阀，带自吸功能。
可选装配置：可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施，以满足不同用户需求。
驾驶室
洒水车驾驶室分为：尖头驾驶室，或者平头驾驶室，又称长头驾驶室，短头驾驶室。
取力器
一般洒水车采用东风，解放系列取力器，气动操作，操作开关向后拉，取力齿进入啮位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。取力器就是在洒水车变速箱的箱体一侧安装的设备，一般的汽车变速箱都有安装端口，安装上的取力器可以通过变速箱的常啮齿轮的转动把动力传递出来，再通过传动部件和控制器把动力传递给缴拌车的滚筒，和加压泵
洒水车喷水器功能说明：
洒水车前装有鸭形喷嘴或圆头冲嘴，后面装有圆柱开洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有水炮。后部还可装8个喷嘴（选装）。
喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射水炮可以用于城乡园林绿化及应急消防。莲蓬嘴可以浇落路中间喷水器冲起的灰尘，起到清洁空气的作用
功能说明-吸水作业洒水车（1）洒水车尽量接近作业点，驻车。（2）打开走台箱边门，取出吸水胶管，使之向后摆动，无弯折现象。（3）.将吸水胶管尽可能深的抽入水中，保证管端在作业过程中始终距液面300mm以下。4）.将四通阀手柄推至与地面垂直。（5）.将变速器挂入空挡，然后起动发动机，分离离合器，将取力器开关向后拉即挂档取力，泵开始运转。操作员可通过后封头上部的观察镜，当液面达到观察镜中部时，应通知驾驶员，同事应迅速将吸水胶管拉离水面或关闭四通阀。收起胶管后，将其放回走台箱，关好边门
（8）将洒水车驶离抽水地点。
喷洒作业
将四通阀门后柄拉至与地面平行，打开想要喷洒的球阀（前冲、后洒、侧喷、花洒），然后起动发动机，将变速器挂入挡位，将取力器开关向后拉即挂档取力，然后分离离合器，泵开始运转，开始洒水
罐体内的水洒完后，驾驶应及时将取力器操纵柄向前推即脱档，洒水泵停止运转。 [2] 工作原理洒水车是利用本车发动机动力通过取力器驱动车载洒水泵，从进水口向本车加水或者将罐体中的水通过管道输送到各个喷头，从而实现各种功能。
洒水泵工作前，泵内的液体存量必须高于泵轴，因此泵进口处必须接一个向上弯的弯管再接一个水平管和快速接头，快速接头中心线必须高于泵轴中心线300毫米；进口管路系统必须保证不漏气；吸水管的吸入头必须浸没于水下，以免空气吸入水管；出口管道与泵出口连接时必须保证直管长度≥200毫米后再接弯管。
洒水泵采用外混式自吸结构，泵内应存有适量的液体。泵启动后，叶轮旋转，叶轮进口处形成负压，吸入管路中的气体与泵内液体混合，通过压出室进入气液分离室。由于气液的比重差，气体从液体中分离出来，从出口管中排出，液体在气液分离室中下沉，经多次循环，直到吸入管内的气体排净而充满液体，完成自吸过程，泵开始正常输液。
洒水泵可起到吸水和加压排水功能，自吸泵可将池塘的水直接吸入罐体内，也可直接从城市街道的消防栓上连接注水，吸入罐体内进行洒水作业。
用途，喷洒车，我们最常见的用途是道路清洁，还有在大型的园林里，我们也可以看到喷洒车的身影。喷洒车是洒水车的一种。主要应用于道路两侧绿化带、大型园林的药物喷洒。
基本分类
按类型分1.喷洒式。2.冲洗式。3.喷洒-冲洗式。
按用途分
绿化洒水车、多功能洒水车、随车吊洒水车，运水车洒水车，消防洒水车。
按容量分3-8立方洒水车。10-12立方洒水车。13-15立方洒水车。18-20立方洒水车。20立方以上洒水车。
按排放标准分
国六 国五、国四、国三、国二。
按底盘分汽车式。半拖挂式。拖挂式洒水车。
品牌品种按底盘厂家分
江南洒水车，程力洒水车、南骏洒水车、东风洒水车，解放洒水车，福田洒水车，江淮洒水车，华菱洒水车，陕汽洒水车，重汽洒水车，北奔洒水车等等。
按照品牌分类东风洒水车、解放洒水车，欧曼洒水车。按照外形分类单桥洒水车、双桥洒水车、平头洒水车、尖头洒水车。按照品种分类小霸王洒水车、多利卡洒水车、三平柴洒水车、145洒水车、153洒水车、1208洒水车，天龙洒水车。 [3] 操作指南1、取力器 2、水泵 3、水罐 4、连通阀 5、消防球阀 6、过滤网 7、前冲阀。8、洒水炮阀 9、侧喷阀 10、后洒阀 11、洒水炮 12、罐口盖 13、前冲器。14、侧喷莲花头 15、后洒砣 16、防旋板 ABC、三通四位阀。
（1）加水：
将车开到预定位置，使水罐口对准自来水管口打开罐口盖、自来水即可加水。
当在野外自采水的情况下，水能通过水泵给罐内供水。其操作程序是：在四位三通阀A处接一个胶管通入地面水源使三通球阀A和C口相通，关闭球阀7、8、 9、10，打开4，踏下离合，打开取力器开关，慢慢松开离合（千万不可过快，否则将会损坏取力器或变速箱），使水泵开始工作，即可向罐内加水，停止工作后开关回位。
（2）洒水：
接通三通四位阀的c和b，关闭阀4，根据需要打开7、8、9、10，其中7为前冲开关，用于冲洗路面，8为洒水炮开关（可应急消防，可远距离浇灌花木）。9为侧喷开关，可浇灌路边花台花木。10为后洒开关，用于路面洒水。待水罐内盛水洒完后，分割离合器，脱开取力器。
（3）浇灌花木、应急消防：
接通三通四位球阀的B和C相通，4、7、8、9、10关闭，在5口接一水龙带，水龙带的另一端接一水枪，利用水的重力，可自流浇灌花木。也可挂上取力器加压应急消防或远距离浇灌花木
（4）活动泵站：
导通三通四位阀的A、C，在A口接上吸水胶管，关闭4、7、8、9、10，打开阀5，在5口接出水管，使水泵开始工作即可将甲地的抽往乙地，起到活动泵站的作用。 [4] 注意事项当洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。为避免吸入石块或较多的泥沙、漂杂物，吸水管端部一般设有过滤装置，吸水时严禁将过滤装置拆下。如果水源较浅，需要事先将吸水处挖深一些，以保证不含有杂物及不进空气。不同洒水车的水泵对水源的要求是有区别的，清水泵要求水中不能有杂质，浊水泵则要求水中不能有石块和过多的泥沙。离心式水泵每次吸水前，必须向水泵内加入一定量的引水，加完后必须关闭加水口。自吸式水泵第一次使用时，需要加引水，以后则不必再加引水。吸水时进水管系统必须保持一定的真空度，才能将水吸入箱内。进水管系统务必要密封可靠，软管不能破损，硬管不能有裂纹，否则将产生漏气现象，也就造成吸不上水的情况。洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行。冬季来临前，应将水泵和水管内的水放空，以防冻裂。中国北方一般严冬不再施工，故在施工结束后，就立即将水泵及水管内的水排空，以防后患。洒水车前喷头位置较低，靠近地面，喷洒压力较大，可用于冲洗路面；后喷头位置较高（洒水车后喷头一般左右各安装一个），洒水面较宽，可用于公路施工洒水，使用后喷头时，应将前喷管关闭；使用可调喷头洒水时，洒水宽度可根据需要调整。洒水宽度越宽，中间重叠量越少，洒水密度越均匀。在使用过程中要定期润滑传动总成各润滑点，经常紧固联结点，以保证正常使用。洒水车贮水箱设有排污管，该管的进口为水箱的最低点。经过一段时间的使用，应定期打开排污管开关，将罐内积存的杂物排除，直到水变清为止
汽车故障，故障排除水抽不上来原因有以下几点：1、管路密封不严2、滤水器入水太深3、水泵抽真空不好4、引水不足。解决措施：1、检查胶垫，调整密封垫 厚度，拧紧接头螺丝2、深置滤水器3、按水泵说明书进行故障排除4、加足引水。洒水宽度不足原因有以下几点：1、水泵转速达不到额定值2、喷洒角度不对3、管路有堵塞或泄露现象。解决措施：1、加足油门，提高发动机转速至水泵转速的额定值2、调整喷洒角度3、排除堵塞或泄露现象。水泵噪音或振动原有有以下几点：1、轴承间隙过大2、齿轮间隙过大3、齿轮箱缺油。解决措施：参照泵说明书排除。球阀操纵失灵原因有以下几点：1、气缸故障2、阀芯损坏。解决措施：1、检查电、气路有否松动2、更换球阀。一、洒水泵不能自吸的原因及解决方法：1、泵体内未加储液或储液不足 。 2、吸入管路漏气 。 3、转速太低 。4、吸程太高或吸入管路被堵塞 。5、机械密封泄露量过大
排除方法： 1、加足储液 。2、检查并消除漏气现象 。3、调整转速 。 4、降低吸程或缩短吸入管路 。5、修理或更换。
二、泵轴功率消耗太大
原因如下: 1、流量过大 。2、转速太高 。3、泵轴歪曲或叶轮卡碰 4、泵内流道堵塞或被卡住 。
排除方法： 1、减少流量 。2、适当降低 。3、校正或更换 。4、消除堵塞物。
三、泵噪声振动较大
原因如下： 1、底脚不稳 。2、气蚀现象 。3、轴承磨损严重 。4、泵内流道堵塞或被卡住 。5、泵或进口管道内有杂物 。6、泵或动力机两者主轴不同轴 。
排除方法1、加固 。2、调整工况 3、更换新轴承 。4、校正或更换 5、清除杂物 。6、调整同轴度。常见故障
一、电路部分
1、接通电源后无反应。多数是电源插头、电源引出线和电机绕组短路所致。
2、难启动或不能启动，且伴有“嗡嗡”的声音。检修时可用小竹片按运转方向快速拨动风叶，若电机迅速运转起来，说明是启动电容或启动绕组损坏，应更换相同容量的电容或修理启动绕组；若电机发卡，多是电机和泵头的机械故障，如轴承损坏、叶轮卡死等。
3、电机能运转，但转速慢，且机壳过热、有烧焦臭味。多数是电机绕组短路所致，应拆开电机，视损坏情况分别采用焊接、跳线、隔离、重绕等措施修复。
4、运转时噪声大、振动大。多数是轴承损坏或轴承与机壳的配合不当，需拆开电机检查，若是轴承损坏应更换；若轴承跑外圆，可对泵壳的配合面采用錾花处理；若轴承跑内圆，可对电机轴的磨损部位采用錾花处理，磨损严重的，采用先堆焊后车削的方法修复
二、洒水车泵头部分
1、电机正常运转但出水量少或根本不出水。这种情况应首先检查洒水车水泵的密封，检查时应先拔下电源插头，用手堵住吸水口，把水泵灌满水，用嘴衔住出口使劲往里吹气，观察泵头是否漏水，漏水之处也就是密封损坏之处。常见的故障部位有吸水口垫、出水口垫、叶轮盖垫，维修时应更换。若无满水现象，多是叶轮损坏、吸水室和出水室之间的挡水内隔蚀穿、泵头挡水隔磨平、叶轮和泵壳的间隙增大等，应更换叶轮和泵壳。更换趺轮时应注意彻底清除泵内残余的铜叶片，以免再次损坏新叶轮。
2、机壳带电。多数是水封损坏，水通过电机轴渗入电机内使电机绝缘性能恶化所致，可采用更换水封、烘干电机等方法修复。需要注意的是，因为水泵长期与水接触和露天工作，极易受潮而造成绝缘性能恶化，为了保证人身安全，电动洒水车自吸泵应可靠接地。
维护保养（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。（2）车辆使用前应按汽车使用说明书的要求进行磨合。（3）长途转场托运时，车辆前后左右应有固定防滑装置，且四周留有200mm以上空隙，若自行转场时一般应将前喷嘴和后洒水器卸下以防松动丢失。（4）经常检查各出液孔、口有无堵塞现象，发现杂物堵塞时应及时清理干净。（5）每班作业完毕，应清洗油污、管路卷放整齐，清理现场，关门落锁。（6）车辆长期不用或冬天存放，应放尽罐体、泵内及管路内余水，存放时应停放在车棚内，擦试干净，以避免暴晒雨淋。洒水车底盘的清洁：
离地面最近的底盘肯定是被泥沙弄得一塌糊涂。所以在进行其他部件清洁之前，我们先要对10吨洒水车的底盘进行一个全面的清洁。经过泥泞道路后，10吨洒水车的前后轮毂板上均会沾满黄色的泥浆和小的沙石。在清洁时需用高压水枪放到轮毂板下方，高压水枪的喷水方向朝轮毂板方向，这样才能有效清除附着在轮毂板上的.洒水车漆面的清洁：完成了底盘的清洁，我们即可对10吨洒水车车身进行清洗。首先，用自来水由上到下地冲洗车漆表面，目的是冲走车身上较大体积的沙石。使用毛巾由车顶到车底轻轻地拭擦。请注意，越靠近底盘的漆面越要小心拭擦，以免爱车车漆被细沙刮伤
安全技术要求洒水车每次揭开进料口盖之前，应先打开卸压阀，排出罐内余气，以免发生伤人事故。经常注意洒水车压力表是否工作正常，严防压力表失灵而超压发生罐体爆炸。经常查看安全阀，保证在0.196MPa时开始排气，不得使罐内压力超过0.196MPa。经常查看洒水车转速表工作是否正常，以免超转而损坏空压机及取力箱。并经常清洗转速表探头（此探头在空压机飞轮处）。经常倾听洒水车取力箱及空压机转动声音。若有异常响声，应立即停机排除故障。
